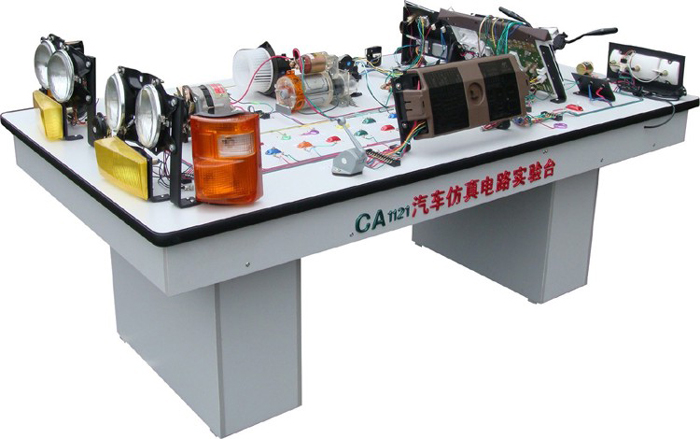

CA1121汽車仿真電路實驗臺

根據當今全國各地汽車專業學校老師的要求，我公司最新推出一系列汽車電路線路安裝和故障排除的學習實驗臺，此臺能使學生在教室內按仿真效果進行實習，經實習后，可以鞏固對所學系統的認識，更重要是培養學生的動手能力，從而達到理論和實踐，從知識向能力的轉化，本產品是學校提高教學質量和提高學生實踐操作能力的重要教學設備。

一、結構功能特點：
本產品為臺式結構，整體采用優質雙面板制作而成，外形美觀大方，操作方便，透明直觀，臺上所示電路系統大部分均為實物，本臺在老師的指導下，可同時供多位學生實習各類電器系統。比如，啟動點火、儀表信號、照明信號等其它系統，老師可以在實驗臺上任何部位制造故障，由學生自行排除，也可以拆掉臺上所有電器接頭，要求學生按照汽車線路圖自行安裝。
二、規格安裝說明：
外形尺寸：210×110×80cm，凈重80kg
電源：交流220V 50HZ 工作電源：直流12V
1、先將兩小柜放好至規定距離，再將臺面對準放好即可。
2、將臺上電源插頭接上220V交流電源，打開啟動開關起動，進行演示。
３、本產品設有斷線故障8例分別如下：1）鼓風機、2）啟動、3）雨刮噴水、4）車速、5）儀表、6）小燈、7）近光、8）遠光。
三、工作內容
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、①組合開關：分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關：分前霧燈后霧燈④危險燈開關、其余執行器開關（用模擬開關代替）。
4、儀表系統可演示發動機轉速、時速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統：可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6、清潔系統：可演示刮水電機、噴水電機。
四、故障器面板操作使用：
1、數字鍵0-9僅供輸入數字使用
2、清除錯誤：把已經輸入的編號去掉。
3、系統自檢：就是檢查系統是否正常。
4、故障設置：也就是輸入保存的意思，需要輸入故障編號個位數前加零，比如輸入01必須再按故障設置鍵設立成功，如果要進行組合，就要同上反復設置，一組最多只能組合８例故障。
5、全部清除：就是把所有設置的編號全部清空，恢復原來的狀態。
6、故障顯示：指當前存在的編號一個一個的顯示出來。
7、鎖定設置：具有鎖住鍵盤及解鎖功能。該系統初設密碼為88，當你輸入88，按鎖定設置鍵，顯示屏出現LCC時，系統將無法正常操作，需要你重新輸入密碼88顯示屏出現L- -時，你可以更改想要的新密碼，當你輸入新密碼，必須按一下鎖定鍵方可設定。如不需要更改請再按一下鎖定設置鍵。
8、組合清除/組合讀取/組合儲存/單個清除：附鍵。
五、注意事項：
本產品在某方面不能完全照汽車相同，希望教師在教學時說明，以免造成學生誤解，部分電器系統只能用開關演示。本品有不完整之處，希望老師提出寶貴意見和建議。
