序號

器材名稱

數量

單位

主要功能及技術參數

1

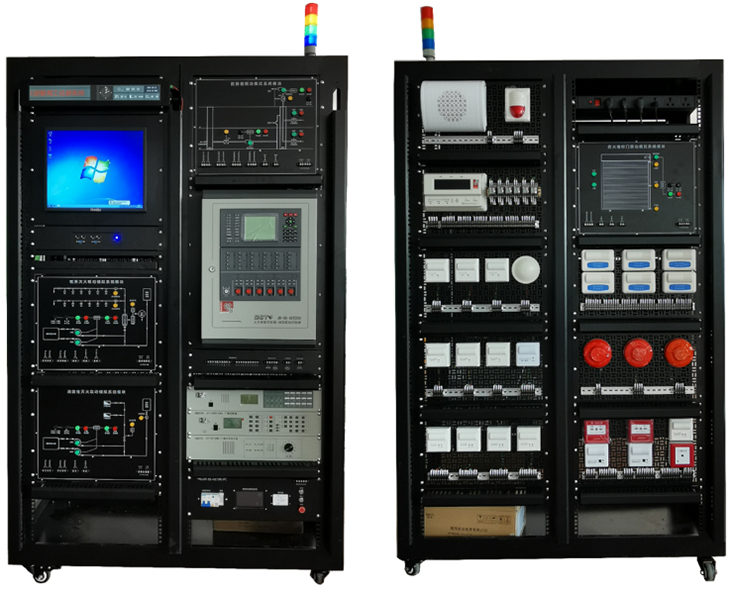

開放式機架平臺

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）；

一體式標準≥19英寸機架，≥4×38U容量，應可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

特別設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

特別設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑；

機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

預留對地進電安裝孔和接地柱，滿足現場配電需求。

2

網孔板安裝模塊

8

塊

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）；

網孔規格：≥Ф5×15mm；

網孔數量：≥462個。

3

網孔板用膨脹固定件

100

個

材質要求：不低于尼龍（PA）；

功能：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定；

自攻螺絲規格：M3~M6；

重復緊固次數：≥25。

4

線纜管理架

12

個

材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

安裝方式：標準≥19英寸機架式；

占用空間：≥1U。

5

電源管理模塊

1

臺

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；
工作電壓：AC220V；
功耗：≤20W。
材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；
尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）；
工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，超強的冰刺散熱能力使運行性能大幅提升；
工業級通信能力：RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機；
雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求；
超低功耗：采用英特爾低功耗處理器，比普通臺式機節能80%；
處理器：不低于Intel Ivy Bridge賽揚雙核C1037U/1.8GHz；
主板：不低于Intel NM70芯片組；
顯卡：不低于集成Intel HD Graphics核芯顯卡；
內存：不低于2GB/DDR3/1333MHz/SO-DIMM；
硬盤：不低于500GB/SATA2/7200rpm/2.5英寸；
網卡：板載不低于Realtek RT8111E千兆網卡；
聲卡：板載不低于Realtek ALC662 HD六聲道音效聲卡；
I/O接口：不低于8個USB2.0（4個前置）/3個RS-232/1個RS-232或RS-485/1個RJ45（1000M）/1個VGA/1個HDMI/1個MIC-IN/1個LINE-OUT/1個DC-IN；
電源：適配器/DC12V3A；
功耗：≤18W；
尺寸（寬×高×深）：235mm×55mm×205mm（±20 mm）；
重量：≥1.5kg；
環境條件：工作溫度-15~60℃/工作濕度0~95%（無冷凝）。

6

四層警示燈

1

個

能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

工作電壓：AC220V；

功耗：≤20W。

7

嵌入式編程主機及其托盤模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）；

工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，超強的冰刺散熱能力使運行性能大幅提升；

工業級通信能力：RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機；

雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求；

超低功耗：采用英特爾低功耗處理器，比普通臺式機節能80%；

處理器：不低于Intel Ivy Bridge賽揚雙核C1037U/1.8GHz；

主板：不低于Intel NM70芯片組；

顯卡：不低于集成Intel HD Graphics核芯顯卡；

內存：不低于2GB/DDR3/1333MHz/SO-DIMM；

硬盤：不低于500GB/SATA2/7200rpm/2.5英寸；

網卡：板載不低于Realtek RT8111E千兆網卡；

聲卡：板載不低于Realtek ALC662 HD六聲道音效聲卡；

I/O接口：不低于8個USB2.0（4個前置）/3個RS-232/1個RS-232或RS-485/1個RJ45（1000M）/1個VGA/1個HDMI/1個MIC-IN/1個LINE-OUT/1個DC-IN；

電源：適配器/DC12V3A；

功耗：≤18W；

尺寸（寬×高×深）：235mm×55mm×205mm（±20 mm）；

重量：≥1.5kg；

環境條件：工作溫度-15~60℃/工作濕度0~95%（無冷凝）。

8

鍵鼠及其托盤模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）；

托盤形式：壓按彈出或鎖止；

鍵鼠接口：有線USB。

17寸液晶顯示器及其掛板模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）；

屏幕類型要求：不低于有源矩陣TFT（薄膜晶體管）LCD；

面板類型：TN；

可視圖像尺寸：對角線≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面積≥91349.91mm2；

像素間距：≥0.264mm；

可視角度：水平≥170°（典型）/垂直≥160°（典型）；

亮度輸出：≥250cd/m2（典型）；

對比度：≥1000:1（典型）；

面板涂層要求：不低于防眩光硬涂層3H；

背光：LED燈條系統；

響應時間：5ms（典型值，從黑至白）；

顏色深度：≥1677萬顏色；

色域：85%（典型）；

掃描范圍：水平≥30~81kHz（自動）/垂直≥56~76Hz（自動）；

最大預設分辨率：≥1280×1024@60Hz；

視頻輸入信號：≥0.7V±5%（模擬RGB），≥75Ω輸入阻抗；

同步輸入信號：分離的水平和垂直同步，不分極性（polarity-free）的TTL電平，SOG（綠色復合同步）；

交流輸入電壓/頻率/電流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）；

功耗：15W（最大）/11W（典型）/＜0.5W（停用或關閉）；

電涌電流：≥120V30A（最大）/240V60A（最大）；

接口類型要求：不低于D-sub（藍色）/DisplayPort（黑色）；

信號線類型要求：不低于模擬分離式、D-Sub、15針/DP1.2信號輸入支持、20針；

尺寸（寬×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）；

重量：≥2.08kg（不含底座）；

環境條件：工作溫度0~40℃/工作濕度10~80%（無冷凝）。

9

實訓中心液晶管理裝置——工位顯示模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等；

支持通過WiFi連接通訊；

輸入電源：AC220V；

溫度：-10℃～+40℃；

相對濕度：≤90%（+20℃）；

環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

10

實訓中心液晶管理軟件

1

套

可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等；

可設置播放時長及次數；

支持單機發送，通過USB發送及集群發送節目；

無線網卡

1

只

兼容IEEE802.11N標準，連接速率≥150Mbps；

支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入；

帶有WPS一鍵加密按鈕，輕松完成加密操作；

WPS一鍵加密按鈕，輕松實現安全加密；

支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制；

支持不同模式無線工作站點信息過濾；

支持流量統計；

支持無線漫游（Roaming）技術，無線連接；

端口：USB2.0接口；

電源：USB供電；

天線類型：內置；

無線頻段：≥2.412GHz~2.4835GHz；

可用信道：≥1~14channel；

外形尺寸：49.5×17.6×7.2mm（±10 mm）；

溫度：0~50℃(工作)，-20~70℃(存儲)；

濕度：10%~85%RH不凝結(工作),5%~  95%RH不凝結(儲存)。

11

火災報警控制器（聯動型）及其掛板模塊

1

套

液晶屏規格：≥128×64點，可同屏顯示≥32個漢字信息；

漢字容量：標準字庫≥1927個；

主機容量：≥32個編碼地址點；可外接≥64臺火災顯示盤；≥32路手動消防啟動盤；

主電：交流220V，電壓變化范圍≥+10%～-15%；

備電：直流12V/10Ah密封鉛電池；

主機監控功耗：<20W；

主機最大功耗：<60W。

12

電子編碼器

1

個

工作電壓：DC9V；

工作電流：≤8mA；

待機電流：≤100uA。

13

CRT接口卡

1

塊

采用光電隔離的標準RS232接口；

RS232接口的通訊距離：＜15m；

通訊波特率為：≥2400bps；

通訊協議：RS-232。

14

通信電纜

1

條

接口類型：RS232-RJ45；

通訊介質：UTP5e。

15

火災報警監控管理軟件

1

套

操作平臺：Windows2000、WindowsXP；

定義系統中的控制器；

定義控制器的回路；

定義控制器的聯動公式；

定義手動盤；

定義回路設備；

定義防火分區；

對定義信息的上傳下載；

軟件與控制器的通訊測試；

設備實時操作；

回路計算；

報表系統。

16

集成通訊接口卡

1

塊

采用光電隔離的標準RS422接口；

RS422接口的通訊距離：＜1200m；

通訊波特率為：≥2400bps；

通訊協議：MODBUS。

17

消防電話主機

1

臺

工作電壓：DC24V，允許范圍：DC20V~DC28V；

饋電輸出：輸出總線電壓DC24V±10%，最大輸出電流0.25A；

靜態功耗≈1W；

錄音時間：≥200秒鐘；

線制：無極性二總線連接。

18

廣播功率放大器

1

臺

工作電壓：主電源交流AC220V，備用電源交流AC220V；

工作電流≤2.4A；

定壓輸出：≥120V；

頻率特性：80～120Hz；

輸出功率：≥500W/300W/150W；

諧波失真：≤5%；

噪聲電平：<37mV。

19

廣播分配盤

1

臺

工作電壓：DC24V；

兩路廣播總線；

可最多級聯兩臺功率放大器。

20

總線隔離器

3

個

工作電壓：總線24V；

動作電流：≤100mA；

動作確認燈：黃色。

21

火災顯示盤

1

個

顯示方式：要求可顯示報警時間、設備號、設備類型、注釋信息；

顯示容量：最多不超過126條漢字報警信息；

線制：與火災報警主機間采用有極性二總線連接，另需兩根DC24V電源供電線(不分極性)；

電源：采用DC24V電源集中供電；

靜態功耗：≤2W；

最大功耗：≤5W。

22

非編碼探測器輸入模塊

1

個

總線電壓：總線24V；

電源電壓：DC24V；

總線監視電流：≤0.5mA；

電源監視電流≤10mA；

總線報警電流≤5mA；

電源報警電流≤60mA；

線制：要求與控制器采用無極性二總線連接，與電源采用無極性二線制連接，與非編碼探測器采用有極性二線制連接；

外殼防護等級：≥IP30。

23

非編碼點型感溫探測器

2

個

測器類別：A1R；

工作電壓：≥DC15V～DC28V；

監視電流≤60uA（注：靜態時探測器可工作在DC12V～28V電壓范圍內。）；

報警電流：≥10mA～30mA；

報警確認燈：紅色，巡檢時閃爍，報警時常亮。

24

終端器

1

個

工作電壓：≥DC15V～DC28V；

工作電流≤5mA；

標稱電壓：DC24V；

等效電阻：≥4.7kΩ。

25

點型光電感煙探測器

1

個

電壓：總線24V；

監視電流：≤0.6mA；

報警電流：≤1.8mA；

報警確認燈：紅色，巡檢時閃爍，報警時常亮；

編碼方式：十進制電子編碼。

26

手動報警按鈕

1

個

工作電壓：總線24V；

監視電流：≤0.6mA；

動作電流：≤1.8mA；

線制：與主機無極性信號二總線連接；

無源輸出觸點容量：≥DC60V/100mA；

啟動方式人工按下有機玻璃片。

27

消火栓按鈕

1

個

總線電壓：總線24V；

電源電壓：DC24V；

監視電流：≤0.5mA；

報警電流：≤5mA；

線制：與火災報警主機采用兩總線連接，與電源采用兩線連接，與消防泵采用三線制連接（一根DC24V有源輸出線，一根回答輸入線，一根公共地）；

有源輸出容量：≥DC24V/100mA。

28

輸入/輸出模塊

3

個

總線電壓：總線24V；

電源電壓：DC24V；

總線監視電流：≤1mA；

電源監視電流：≤5mA；

總線動作電流：≤3mA；

電源動作電流：≤20mA。

29

聲光警報器

1

個

信號總線電壓：24V，允許范圍：≥16V～28V；

電源總線電壓：DC24V，允許范圍：≥DC20V～DC28V；

總線監視電流≤0.8mA；

總線啟動電流≤6mA；

電源監視電流≤10mA；

電源動作電流≤160mA；

線制：四線制，與主機采用無極性信號二總線連接；與電源線采用無極性二線制連接；

聲壓級：≥85dB。

30

消防電話專用模塊

1

個

總線電壓：總線24V，允許范圍：≥16V～28V；

電源電壓：DC24V，允許范圍：≥DC20V～DC28V；

總線監視電流≤1mA；

總線啟動電流≤3mA；

電源監視電流≤2mA；

電源啟動電流≤10mA；

輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）；

指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）；

編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定；

線制：與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接；與消防電話二總線采用兩線連接，無極性；與消防電話分機采用四線連接。

31

消防電話插座

1

個

總線電壓：總線24V，允許范圍：≥16V～28V；

電源電壓：DC24V，允許范圍：≥DC20V～DC28V；

總線監視電流≤1mA；

總線啟動電流≤3mA；

電源監視電流≤5mA；

電源啟動電流≤90mA；

輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）；

指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）；

編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定；

線制：與火災報警控制器采用無極性信號二總線連接；與電源線采用無極性二線制連接；與消防電話二總線采用兩線連接，無極性；與消防電話分機采用四線連接，采用RJ11接口連接；與消防電話插孔采用兩線連接，無極性。

32

固定式消防電話分機

1

個

工作電壓：DC24V；

工作電流：通話時電流應約為25mA；

安裝方式：固定式。

33

手提式消防電話分機

1

個

工作電壓：DC24V；

工作電流：通話時電流應約為25mA；

安裝方式：便攜式。

34

消防廣播模塊

1

個

總線電壓：總線24V；

電源電壓：DC24V；

總線工作電流≤1mA；

電源工作電流≤3mA；

總線動作電流≤3mA；

電源動作電流≤20mA；

線制：與火災報警控制器采用無極性信號二總線連接；與電源線采用無極性二線制連接；可接入二根正常廣播線、二根消防廣播線及兩根音響線。

35

壁掛式緊急廣播音箱

1

個

工作電壓：120V；

額定功率：≥3W；

額定頻率：≥100-8000Hz；

特性靈敏度級：≥90dB正負3dB。

36

切換模塊

6

個

啟動電壓：12VDC；

監視電流：≤4.5MA；

動作電流：≤26mA；、

無源輸出觸點容量：DC24V/5A或AC220V/5A。

37

信號輸入模塊

2

個

工作電壓：總線24V；

工作電流：≤1mA；

線制：與主機的信號二總線連接；

出廠設置：常開檢線方式。

38

噴淋滅火聯動模擬系統模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×354.8mm（8U）×350mm；

要求采用模擬仿真平臺構建而成，能夠仿真系統的整體結構組成和運行流程并根據火災自動報警系統的控制信號進行相應的動作和反饋并對其進行監控和管理；

聯動系統電控箱：啟停按鈕、手/自動運行轉換器、狀態指示器及主備用泵選擇開關等；

模擬仿真對象：至少包含閉式噴淋頭、濕式報警閥、閘閥、水延遲器、水力警鈴、壓力開關、水流開關、末端試水器、水泵及水連接管路等。
