2022年1月16日

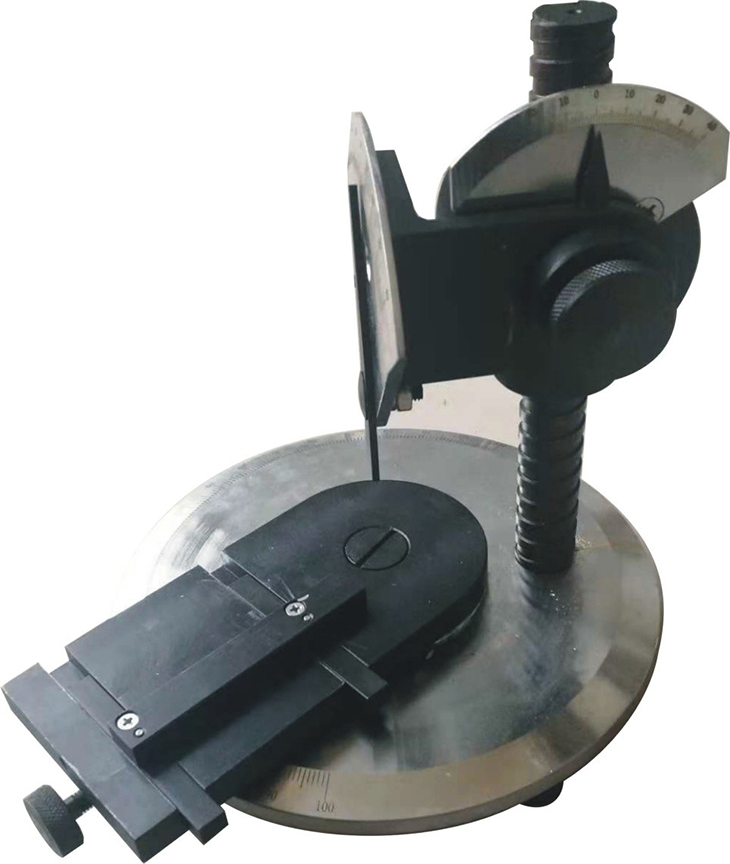

SB-CDY-B型車刀量角儀
車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度，即可以作為刀具制造廠和機械工廠工具車間測量角度的輔助工具，也是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。
通過親手測量可以讓 學生增加加對刀具角度的理解和認識。
技術參數：
1.功能：可測量前角、后角、刃傾角、主（副）偏角。測量范圍±30°，刻度盤標定范圍±40°。
2.配置車刀六把：絲刀（螺紋車刀）、挖刀（挖內孔）、45°車刀（車外圓、平端面、倒角）、90°車刀（精車刀、車外圓、平端面）、75°車刀（精車刀、車外圓、平端面）、切刀（切斷、切槽）。
3.儀器材料：用45′鋼精工制作。
4.金屬表面鍍鉻，發黑處理。
5.外形尺寸不小于265×250×250mm。
實訓項目：
1、熟悉車刀切削部分的構造要素，掌握車刀標注角度的參考系及車刀標注角度的定義；
2、了解車刀量角儀的結構，學會使用量角儀測量車刀標注角度；
3、繪制車刀標注角度圖，并標注出測量得到的個標注角度數值；
4、根據所測車刀的主偏角、副偏角、后角，設計并繪制車刀的前腳和刃傾角。
SB-CDY-A型車刀量角儀
本車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。
主要參數：
材料：45#鋼
測量范圍：（1）前角、（2）后角、（3）量傾角、（4）主（副）偏角
規格尺寸：長280x寬250x高240mm.
SB-SXL型數顯車刀量角儀
數顯車刀量角儀是上海碩博公司在SB-CDY-B型車刀量角儀的基礎上改造而成的，把傳統的人工讀數的變電子數顯，配備高精度角度傳感器，使測量精度在SB-CDY-B型車刀量角儀上提升一級，方便快捷，簡單，實用。
產品特點：
1、配備三個高精度傳感器，方便快速測量前角，后角，刃傾角，前后副角的角度。
2、配有高品質4N無氧銅，抗氧化，進口PVC絕緣，高效率傳輸傳輸數據線。
3、設備本身是由45號鋼精加工而成，表面經發黑處理，刻度盤表面經鍍鉻處理，表面經激光印字，清晰可見。
4、全鋁機箱，外型美觀、做工精致、造型新穎，配有2MM鋁前后面板氧化拉絲，箱體噴塑處理，并在兩側面配有散熱孔，方便設備長時間運行。
5、配備智能型工控板，采集數據信號，4路AD模擬量輸入,通信口支持COM/RS232,458,MODBUS
RTU主從協議。
6、4.3寸真彩觸摸屏，能實時顯示各種測量角度的數值
7、具有任何角度，一鍵對零功能。
產品功能：
1、前角測量
2、后角測量
3、刃傾角測量
4、主偏角測量
5、副偏角測量。
產品配置：
1、精度要求：測量誤差±0.1度。
2、材料要求：45
鋼淬火
3、配件要求：高速鋼車刀四把及設備常用五金工具一套
450車刀(車外圓、平端面、倒角)
900車刀(精車刀、車外圓、平端面)
750車刀(精車刀、車外圓、平端面)
5MM切刀(切斷、切槽)
4、產品尺寸：300*320*420mm（長*寬*高）
|
