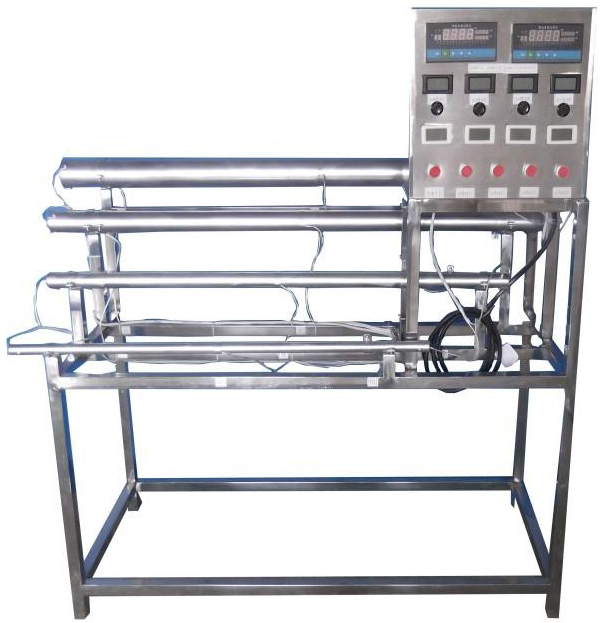

SBRG-HG自由對流橫管管外放熱系數測試裝置
一、實驗目的：
1、測定水平單管的自由運動放熱系數。
2、根據對自由運動散熱的相似分析，整理出準則方程式。
二、主要配置：
不同長度和直徑的電鍍紫銅管四根，管內設置加熱器，固體調壓模塊無機調節加熱，測溫傳感器，電功率測試數顯儀表，萬能信號輸入巡檢儀顯示溫度，各管配有溫度控制儀表，不銹鋼臺架及控制屏等。
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率3.0KW。
2、電鍍紫銅管規格：Φ80mm×1600mm，Φ60mm×1400mm，Φ40mm×1200mm，Φ25mm×1000mm。
3、溫度由高精度溫度傳感器測量，高精度16路萬能信號輸入巡檢儀顯示。
4、外形尺寸：1700×800×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號的萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，軟件等。
|
