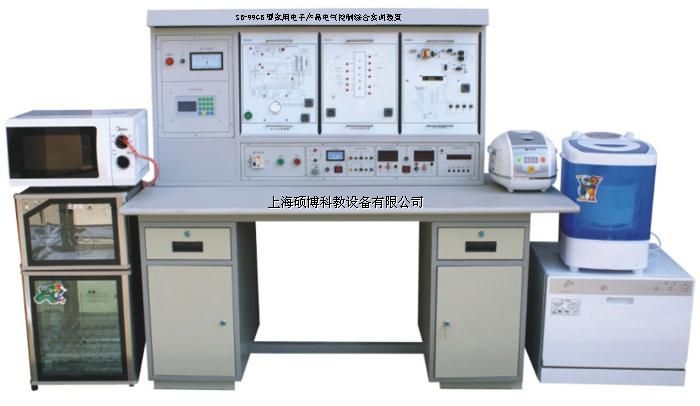

SB-99GB多功能家用電子產品電氣控制綜合實訓臺

一、產品概述：
多功能家用電子產品電氣控制綜合實訓臺是根據《中華人民共和國教育行業標準-電子技術應用專業儀器設備配備標準》，依照中華人民共和國勞動和社會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》按照職業教育的教學和實訓要求而研制的適合高職院校、職業學校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。

二、裝置特點：
1、實訓性：本實訓裝置設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
2、全面性：本實訓裝置設有典型家用電器掛件，涵蓋了除白家電外的所有家電類型，覆蓋全面。
3、實用性：根據崗位技能要求，設置典型隨機故障點，并在敞開面板上有完整的信號線路圖、測試點、調整點等，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認識、安裝、調試、維修等多種技能的實訓。
4、配套性：能滿足各類學校的相應課程的實訓教學目標，從電源到模塊、模塊到模塊及其它各實訓部件之間連接專用導線配齊全，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
三、技術性能
1、輸入電源：單相三線制AC  220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)
3、整機容量：＜1000VA
4、安全保護：動作電流≤30mA、動作時間≤0.1S
5、系統組成：實驗裝置是由實訓臺和實訓掛件兩部分組成
A  實訓臺（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板）
實訓電源：
a.交流電源：220V  50Hz（帶有過流保護）
b.直流電源:可調、固定輸出
b1.直流可調穩壓電源：
1）電壓：0～30V連續可調
2）電流：0～2A  連續可調
3）有輸出電流預設，電流保護及自恢復功能
4）電壓穩壓度≤0.3﹪
5）電流穩壓度≤0.5﹪
6）紋波電壓  ≤1.5mV
b2.直流穩壓電源：
1）電壓：±5V、±12V
2）電流：1A
3）電壓穩壓度≤0.3﹪
4）電流穩壓度≤0.5﹪
5）紋波電壓  ≤1.5mV
6、全功能DDS函數信號源
主要特征：
A.高頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精確可調 E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制  G.外部頻率測量 H..預設頻率存儲、調入功能 I. 輸出衰減，由兩個"衰減"按鍵選擇。
技術指標：
A.主輸出波形  正弦波、方波、三角波、鋸齒波四種波形
B.最大輸出幅度 10Vpp
C.輸出阻抗 50Ω±10%
D.直流偏置  ±5V（空載）
E.占空比范圍 1%-99%（方波）
F.輸出頻率范圍：  0.01Hz-3MHz
外測量功能：
頻率范圍：1Hz-60MHz 信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296
存儲和調入：具有10組參數存儲與調出的功能。
四、系統組成：
（一）實訓臺：
1、實訓電源：
交流電源：220V  50Hz（帶有過流保護）
直流電源：可調、固定輸出
2、實訓考核系統：
1）設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
2）考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
3、嵌入式多功能網絡虛擬儀器（全室配一套）
1）、具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD
2）、具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。
3）、集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于20M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄最大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等  18種窗；
4）、功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算；
5）、虛擬任意波形輸出模塊，頻率25Mz  ，輸出波形：正弦波，三角波，方波，TTL，任意波形。
6）、虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程60.00mV、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；交流電流測量，量程60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程600、6.000  K、60.00 K、600.0 K、6.000 M、60.00  M；電容測量，量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量0V~2.0V
4、開放實訓室信息管理系統：（全室配一套）
（二）實訓掛件
實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、電子電風扇
采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2、微電腦控制電飯鍋
采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
3、微波爐
采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
4、電子消毒柜
采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。
5、全自動洗碗機
采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。
6、全自動洗衣機
采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
（三）實訓桌
為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方。
（四）附件：
每個設備應備有實驗指導書、安裝、布線所需材料。
五、實訓項目
1、電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
2、微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
3、微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
4、電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
5、全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
6、全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
7、各種家電維修測量儀器的使用練習
