SB-DJY-III型制冷制熱智能實訓裝置
一、裝置概述：
制冷制熱智能實訓裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和職業崗位的技能要求，按照職業院校的教學和實訓要求研制和開發的產品。
該裝置適合高等職業院校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
該裝置也適合制冷及相關專業初級、中級工的鑒定考核及實訓。
二.裝置的技術參數
1．電源 AC 220V±10% 50Hz
2．額定輸入功率
800W
3．壓力 空調1.4～1.6MPa 冰箱0.2～0.5MPa
4．額定輸入電流 空調2A 冰箱1A
5．制冷劑 空調R22 冰箱R134a
6．外形尺寸（大約）
1525mm×755mm×1435mm
7．安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8．環保材料選用符合國家相關環保標準
三.設備功能特點

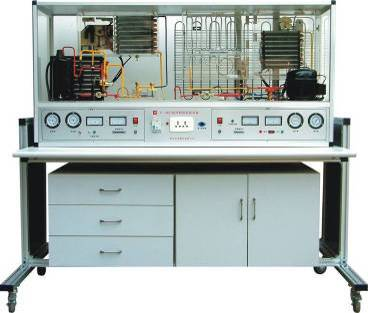

SB-DJY-III制冷制熱智能實訓考核裝置采用臥式結構，分為熱泵式分體空調和電冰箱兩個部分，制冷管道分層次縱向展開而變得簡潔明快，從而使復雜的制冷結構變得非常容易掌握，電冰箱采用直冷和風冷兩種結構形式，便于學生全面了解電冰箱結構特點和工作原理；空調采用指示燈顯示設置溫度和蒸發器當前空氣溫度，直接展示空調的溫度控制原理，而使得學生輕松掌握。冰箱設置了多個常見故障點，空調設置了18個常見故障點，通過故障檢測板對故障進行檢測和查找。
采用計算機智能化考核系統進行故障的設置和考核，該系統具備學生登錄、老師發卷、自動設置故障、自動評分、成績統計、分?jǐn)?shù)保存和打印等功能，大大減輕教師的故障設定、評分、統計等工作量，是一套國內新穎、先進的考核系統
四.裝置提供的實訓項目有：
SB-DJY-III
型制冷制熱智能實訓裝置提供的電冰箱部分實訓項目
1)電冰箱輸入電源斷路；
2)制冷壓縮機過熱保護器斷路；
3)電冰箱冷風扇電機繞組斷路制冷壓縮機啟動繼電器PTC斷路；
4)電冰箱冷藏室照明燈燈絲斷路；
5)PTC啟動器短路
6)電冰箱冷藏室門開關斷路；
7)電冰箱溫度控制器斷路；
8)電冰箱制冷系統臟堵；
9)電冰箱制冷系統冰堵；
10)電冰箱除霜定時器計時電機斷路；
11)電冰箱除霜溫度保險絲斷路；
12)電冰箱除霜加熱管斷路；
13)電冰箱除霜定時器常閉觸點斷路；
SB-DJY-III型制冷制熱智能實訓裝置提供的空調部分實訓項目有：
1)整流二極管斷路；
2)7812穩壓管輸出斷路；
3)室內風機過熱保護器斷斷路；
4)變壓器初級線圈斷斷路；
5)低壓保護繼電器斷路；
6)高壓保護繼電器斷路；
7)遙控接收器+5VDC斷路；
8)壓縮機控制繼電器觸點斷路；
9)室內風機高風擋控制繼電器斷路；
10)四通換向電磁閥控制繼電器觸點斷路；
11)四通換向電磁閥電磁線圈斷路；
12)溫度傳感器斷路；
13)溫度傳感器短路；
14)室內風機啟動電容器斷路；
15)制冷壓縮機吸排氣串氣故障；
16)過熱過載保護器斷路；
17)壓縮機運轉繞組斷路；
18)室外冷凝風機斷路；
五.裝置的配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
|
1 |
制冷制熱實訓臺架 |
1300*780*750mm |
1 |
套 |
|
2 |
熱泵式分體空調制冷系統模擬裝置 |
其中包括一個全封閉式壓縮機，冷凝器、毛細管、蒸發器，液視鏡等 |
1 |
套 |
|
3 |
電冰箱制冷系統模擬裝置 |
全封閉式壓縮機，冷凝器、蒸發器液視鏡、毛細管等 |
1 |
套 |
|
4 |
熱泵式分體空調控制電路板 |
|
1 |
套 |
|
5 |
直冷電冰箱控制電路板 |
|
1 |
套 |
|
6 |
風冷電冰箱控制電路板 |
|
1 |
套 |
|
7 |
空調故障設置板 |
|
1 |
塊 |
|
8 |
電冰箱故障設置板 |
|
1 |
塊 |
|
9 |
空調故障檢測板 |
|
1 |
塊 |
|
10 |
風冷電冰箱電路 |
|
1 |
塊 |
|
11 |
風冷電冰箱故障檢測板 |
|
1 |
塊 |
|
12 |
空調流程板 |
|
1 |
塊 |
|
13 |
冰箱流程板 |
|
1 |
塊 |
|
14 |
智能化考核系統 |
|
1 |
套 |
|
15 |
制冷教學軟件 |
|
1 |
套 |
|
