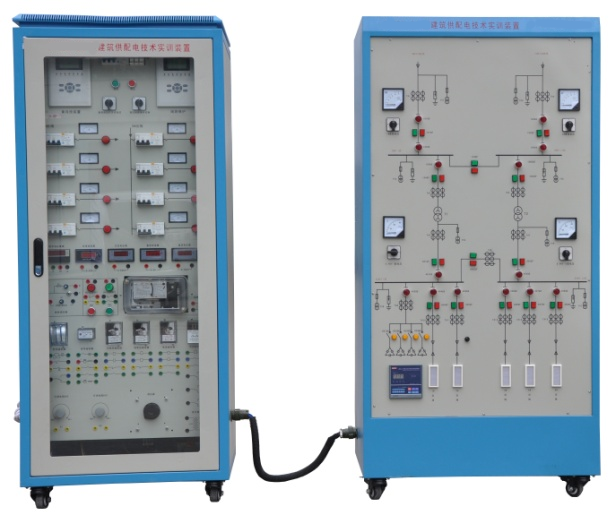

SBGDX-04型建筑供配電技術實訓裝置

建筑供配電技術實訓設備是依據目前高職高�！督ㄖ�供配電》、《建筑電氣》、《建筑設備》、《建筑電氣技術基礎》《供配電技術》、《配電自動化》、《繼電保護技術》、《電力系統繼電保護原理》等課程的實訓教學要求，結合建筑供配電系統的實際應用和發展而設計的綜合型實訓裝置。建筑供配電技術實訓裝置適用于電力、電氣和自動化等電類專業，適用于建筑電氣、工業與民用建筑等非電類專業作相關課程的教學實訓，也可作為學生畢業設計和教師科研項目的基礎硬件開發平臺。

一、技術條件

1、人身安全和設備安全保護功能

◆ 滿足國家標準，在實驗裝置的電源輸入端設有電流型漏電器，控制屏內、

外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。

◆ 采用全封閉性安全實驗導線避免學生雙手模電而造成的觸電事故。

◆ 儀表設有過量程保護功能，交直流電源具有短路保護。

◆ 控制屏電源由接觸器通過啟、停按鈕進行控制。

◆ 調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，

相間電源、線間電源過電流或直接短路均能自動保護。

2、電源說明

工作電源：三相 380V±5% 50Hz，通過通斷按鈕控制輸出0~380V可調交流電壓，最大輸出功率3kVA，并帶有電流型漏電保護器和高靈敏度保護的多重保護。

3、整機容量： <3kVA

4、控制屏

采用操作控制屏加控制柜的方式，均為固定式結構，操作控制屏為實訓一次線路，從上到下依次為總降變電所、低壓配電所及建筑用電負荷，控制柜為二次控制回路，裝有備用電源自動投入裝置、儀表、無功自動補償控制器、常規繼電器等。

5、儀表說明

交流電壓表：測量范圍0-500V，量程分為2V、20V、200V、500V，

儀表精度0.5級，并具有超量程保護功能。

交流電流表：測量范圍0-20A，量程分為200mA、2A、20A，儀表精

度0.5級，帶有量程切換，并具有超量程保護功能。

直流電壓表：測量范圍為0～300V，量程分為2V、20V、300V，儀表

精度0.5級，帶有量程切換，并具有超量程保護功能。

直流電流表：測量范圍為0～2A，量程分為20mA 、200mA、2A，儀

表精度0.5級，帶有量程切換，并具有超量程保護功能。

電秒表：采用單片機制作，帶有啟動和停止接線柱，顯示單位分別為s和

ms，量程可實現自動切換。

6、主要部件的技術指標

1）備用電源自動投入裝置

適用于110kV及以下電壓等級的進線開關，內橋開關及主變兩側開關的自投裝置，可在開關柜就地安裝。

2）無功功率自動補償控制器

本系列控制器采用高性能單片機為基本硬件，充分利用計算機的高速運算力和邏輯判斷力，使本系列控制器真正做到了智能化、數字化。

7、實驗導線

實驗連接導線采用高可靠全封閉手槍插型式，內部為無氧銅抽絲而成發絲般細的128股線，質地柔軟，護套用粗線徑、防硬化化學制品制成，插頭采用實芯銅質件。

8、聯想品牌電腦

顯示:觸觸摸式 ,主機:嵌入式設計.

配置要求:無風扇設計,全部鋁合金結構,Atom N270CPU 超線程技術，前端總線533MHz，支持6個串口，1個VGA 4個USB  1個網絡接口  一個PS2 。

觸摸屏要求：5芯電阻式 分辯率 4096*4096 光傳輸率 76%±2 操作壓力25g到35g 阻抗特性300  平均誤差1% 工作壽命 500萬次以上 接口 USB  電源 ：DC-12

二、實驗內容

1、建筑供配電設備實訓

1）常用低壓電器的認知和安裝

2）電壓互感器和電流互感器的認知和安裝

2、建筑供配電網絡實訓

1）供電網絡的運行和調試

2）配電網絡的運行和調試

3、建筑供配電系統的繼電保護實訓

1）電磁式電流繼電器

2）電磁式時間繼電器

3）電磁式中間繼電器

4）電磁式電壓繼電器

5）電磁式信號繼電器

6）反時限電流繼電器

4、低壓配電線路繼電保護實訓

1）低壓配電線路分級保護

2）接地保護

5、高壓供電線路繼電保護實訓

1）高壓線路定時限的過電流保護

2）高壓線路反時限的過電流保護

3）高壓線路電流速斷保護

6、供配電系統的二次回路與自動裝置系統實訓

1）高壓斷路器的控制和信號回路

2）電測量?jī)x表與絕緣監視

3）電力線路的自動重合閘

4）供配電系統的備用電源自動投入

5）供配電系統的無功功率補償

7、高層建筑電氣設備配電系統實訓

1）建筑照明系統配電

2）建筑動力系統配電

3）建筑弱電系統配電

8、配置清單

序號	名稱	型號規格	數量	生產廠家
1	倒閘屏	定制	1	上海碩博
2	模擬出線柜體	定制	1	上海碩博
3	微機備自投裝置	REL-800	1	上海碩博
4	微機線路保護裝置	REL-800	1	上海碩博
5	無功功率自動補償控制器	JKWD5-12	1	威斯康
6	斷路器	DZ158	14	正泰
7	電磁式電流繼電器	DL-31	1	許繼
8	反時限電流繼電器	GL/10	1	許繼
9	電磁式信號繼電器	DX-31B	1	許繼
10	電磁式電壓繼電器	DY32	1	許繼
11	電磁式時間繼電器	JS14S	1	許繼
12	電磁式中間繼電器	DZJ-204	1	許繼
13	直流電流表	定制	1	定制
14	直流電壓表	定制	1	定制
15	交流電流表	定制	1	定制
16	交流電壓表	定制	1	定制
17	三相調壓器	定制	1	定制
18	單相調壓器	定制	1	定制
19	導線	定制	若干	定制
